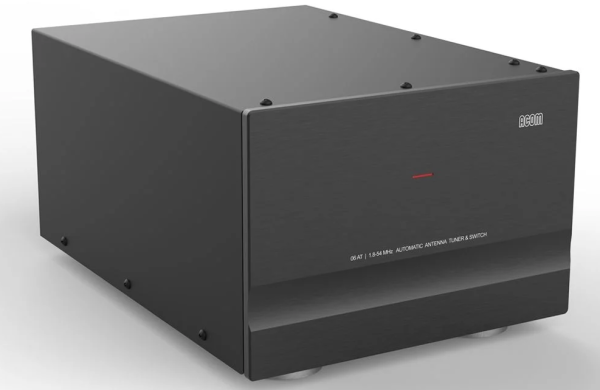

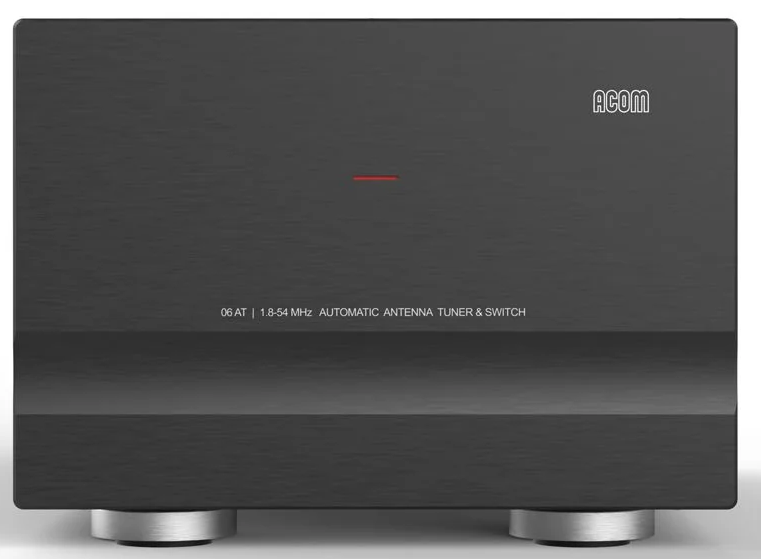

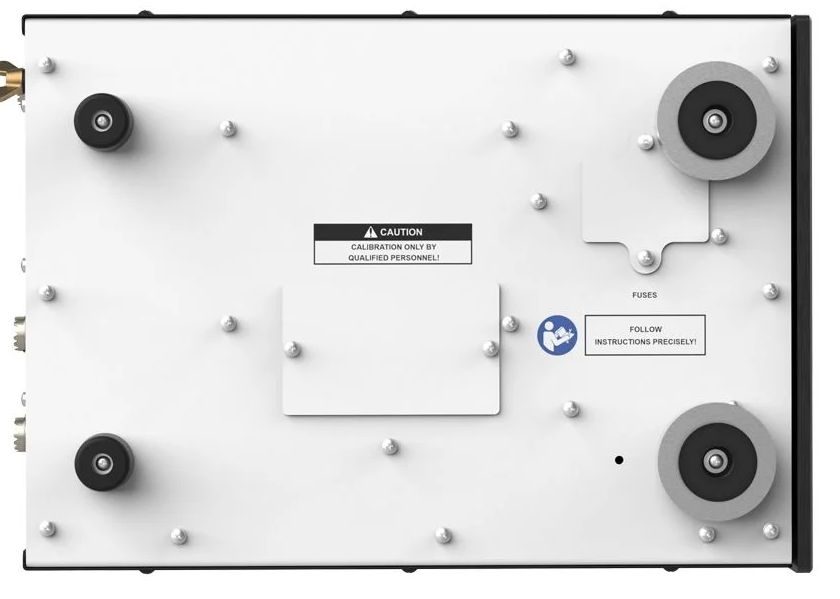

ACOM 06AT Antennentuner 1.8-30 MHz + 6m
TOP
Der Acom 06AT ist ein Indoor-Automatiktuner, der speziell für den Betrieb mit den Transistor-PAs von Acom entworfen wurde. In so einer Kombination bilden Endstufe und Tuner ein perfektes Gespann für sehr komfortablen Automatikbetrieb bei hoher Leistung.
Der Tuner ACOM 06AT wird entweder lokal im Shack oder abgesetzt in einer Entfernung bis zu 100m in geschlossenen Räumen betrieben. Dadurch reduzieren sich die Verluste, weil nicht die Zuleitung zur Antenne mit abgeglichen wird, sondern nur die Antenne und ihre relativ kurze Zuleitung vom Tuner selbst. Die Steuerung und Versorgung erfolgt komplett über ein Koaxkabel, es ist keine weitere Leitung zum Tuner nötig. Zur Speisung und Steuerung dienen alle Acom Transistor-Endstufen, also die ACOM 1200S, ACOM 600S usw. Der Frequenzbereich deckt die ganze Kurzwelle von 1.8 bis 30 MHz sowie das 6m Band von 50-54 MHz ab. Es sind maximale Leistungen, je nach Anpassung der Antenne, von bis zu 1200 W möglich.

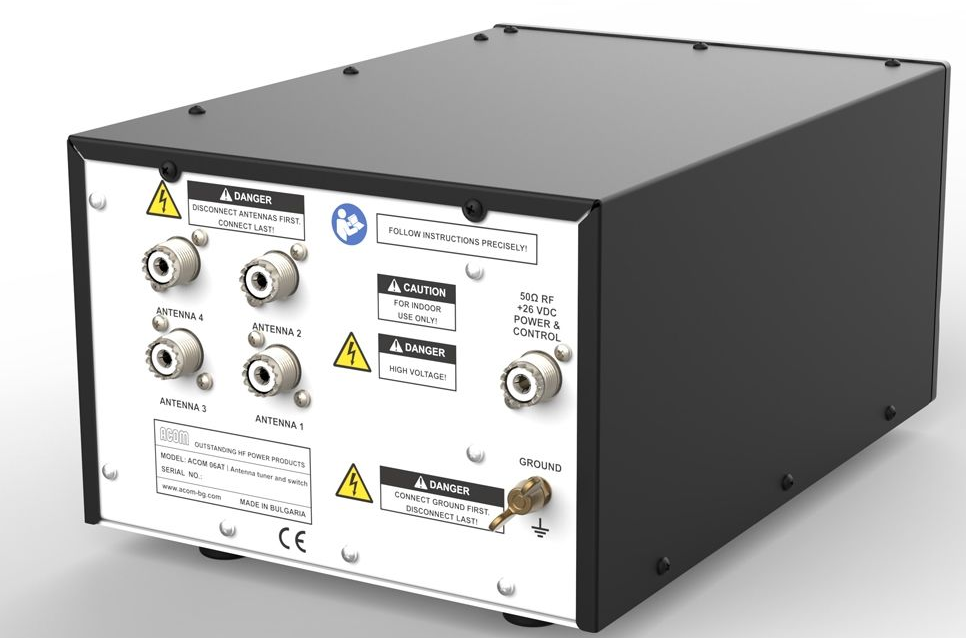

Am Tuner können maximal vier Antennen angeschlossen werden. Die Auswahl der jeweiligen Antenne erfolgt entweder manuell über die Steuerung an der PA oder automatisch anhand der Frequenz. Alle Eingänge sind statisch gegen Aufladung und Blitzschlag in der Nähe doppelt abgesichert. Die Antennenanschlüsse können auch auf "Bypass" geschaltet werden um eine Antenne direkt, ohne Tuner, verwenden zu können. Der Abstimmvorgang des ACOM 06AT Tuners erfolgt automatisch und für den Anwender transparent. Das dauert maximal 5 Sekunden und in der Regel nicht länger als 2-3 Sekunden. Einmal gefundene Abstimm-Einstellungen werden dauerhaft gespeichert, bei gespeicherten Antennen/Frequenz Kombinationen erfolgt der Abstimmvorgang in weniger als einer halben Sekunde. Die so gespeicherten Einstellungen lassen sich auch auf einen Computer exportieren und später wieder zurück spielen. Es stehen bis zu 1000 Speicherpositionen zur Verfügung. Falls die PA und der Transceiver per CAT-Schnittstelle verbunden sind (und die PA so die Betriebsfrequenz immer verfolgen kann) folgt der Tuner der eingestellten Frequenz und wählt Anpassung und Antennenanschluß auch aus, ohne das gesendet werden muss. Diese CAT Verbindung ist optional, sie wird für vollautomatischen Betrieb nicht benötigt.
Der Tuner bietet verschiedene Schutzschaltungen und schützt so auch die Endstufe. Überprüft werden Versorgungsspannung, Polarität, zu hohe HF-Spannung, HF Strom, reflektierte Leistung, Eingangsleistung, Temperatur und vieles mehr. Bei zu schlechtem SWR signalisiert der Tuner den Fehlerzustand, die PA regelt die Sendeleistung runter. Bei voller Leistung können Fehlanpassungen bis zu 3:1 ausgeglichen werden, noch schlechter angepasste Antennen sind in Einzelfällen bis zu einem SWR von 10:1 nutzbar, dann ist ein Betrieb allerdings nur bei stark reduzierter Leistung möglich. Während des Abstimmvorganges steigt das Eingangs-SWR des 06AT Tuners nie über 2:1, sobald ein Match gefunden wurde ist das Eingangs-SWR zur Endstufe nicht höher als 1.5:1. Der jeweilige Betriebszustand des Tuners wird auf dem Display der PA angezeigt, so hat man immer die volle Kontrolle über das gesamte Antennensystem inklusive Endstufe.
[1] Betrieb ist unter Umständen bis zu einem SWR von 10:1 bei reduzierter Leistung möglich.
[2] Max. zulässige Leistungen bei SWR:
[*] Nur falls Abstimmung über einem SWR von 3.1 überhaupt möglich ist. Betrieb bei einem SWR größer als 10:1 ist nicht zulässig, selbst wenn eine Abstimmung möglich sein sollte.
Produktname | ACOM-06AT |
---|---|
Impedanzbereich (Ω) | 50 |
Unterstützte Bänder | 160m
80m 60m 40m 30m 20m 17m 15m 12m 10m 6m |
Versorgungsspannung [V] | 26 V |
Tuner Bauart | Automatische Abstimmung |
Temperaturbereich | -10 °C - +40 °C |
Passend für | A-600S
A-700S A-500S A-1200S A-2020S |
Marke | Acom |
Gewicht | 3.8 kg |
Frequenzbereich | 1.8 - 30, 50-54 MHz |
Abmessungen B x H x T | 382 x 348 x 459 mm |
