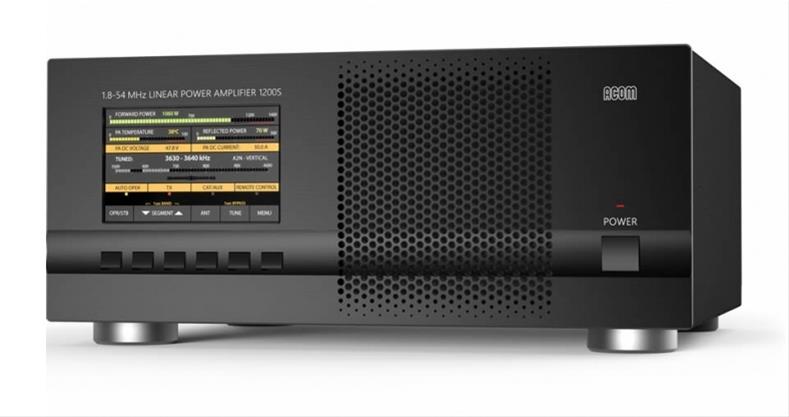

ACOM 1200S Transistor-PA (1200W, 160-6m)

Hinreichend Leistung und einfachste Bedienung - die Acom-1200S vereint alles, was man sich als Funkamateur wünscht.

Die ACOM-1200S ist eine Transistor-PA für Kurzwelle und 6m. Die maximale Sendeleistung von 1000W (PEP oder CW) werden aus modernen LDMOS 1K80 Transistoren von NXP gewonnen. Typisch für eine Transistor-PA braucht die ACOM-1200S keine Abstimmung! Das Eingangs SWR ist immer besser als 1.2:1, damit 'sieht' der Transceiver immer eine perfekte Anpassung. Die Ausgangsschaltung verkraftet eine Fehlanpassung von bis zu 3:1, bis zu einem SWR von 1.5:1 wird die Leistung nicht reduziert.

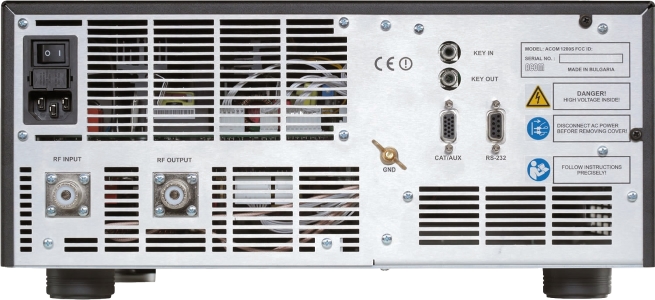

Der Betrieb der ACOM-1200S Endstufe ist äusserst einfach, es wird nur ein Koaxkabel und eine PTT-Leitung benötigt. Damit lässt sich praktisch jeder Transceiver mit der PA verwenden. Die zur Verfügung stehende CAT-Schnittstelle kann man nutzen, um die PA immer über die gerade eingestellte Betriebsfrequenz zu informieren. Aber es geht auch ohne CAT Steuerung: Die 1200S misst die Eingangsfrequenz und stellt sich automatisch darauf ein. Das grosse und farbige LC Display zeigt alle Betriebsparameter an. Im Fehlerfall werden bis zu 55 Parameter im Speicher gesammelt und erlauben so eine schnelle und vollständige Analyse.



Um einen sicheren Betrieb auch bei nicht so perfekten Stromnetzen zu gewährleisten (z.B. bei Fielddays oder Expeditionen) verfügt die ACOM-1200S über ein sehr fortschrittliches Netzteil das auch grössere Spannungsschwankungen verarbeiten kann. Ausserdem wird der Einschaltstrom begrenzt, eine gesetzeskonforme Blindleistungskompensation (PFC) vorgenommen und vieles mehr. Durch das verhältnismässig geringe Gewicht von nur 14,5 kg ist die PA auch für eine Expedition tauglich.



Als Anschluss wird eine Wechselspannung von 93 bis 265 V AC benötigt, die Leistungsaufnahme beträgt bis zu 2000VA bei maximaler Sendeleistung, und nur

1VA im Stand-By

Die Acom-1200S kann ohne Umbau mit 1000W auf 60m betrieben werden.
