Die spezielle Abstimmanzeige ist eine Innovation die von Acom eingeführt wurde um das Abstimmen der PA zu vereinfachen. Schnelles und präzises Abstimmen erfolgt üblicherweise ich ca. 10 Sekunden.
Bis zu einem SWR von 3:1 benötigt man keinen weiteren Antennentuner, diese Funktion wird von der Endstufe mit übernommen. Dadurch kann man schneller die Antenne wechseln und über einen größeren Frequenzbereich nutzen.
Die Acom 1000 ist einfach in der Bedienung und tolerant gegenüber Fehlerzuständen. So machen selbst bis zu 500W reflektierte Leistung nichts aus, kurze Spikes der Ansteuerleistung werden ebenso verkraftet wie eventuelle Bedienfehler. Und auch eine kurzzeitig einbrechende Netzversorgung wird toleriert, die PA arbeitet dann weiter mit etwas mehr als der halben Leistung. Das macht diese PA besonders geeignet für DX-peditionen und Portabelaktionen bei denen eine sichere Netzversorgung nicht immer gewährt ist.

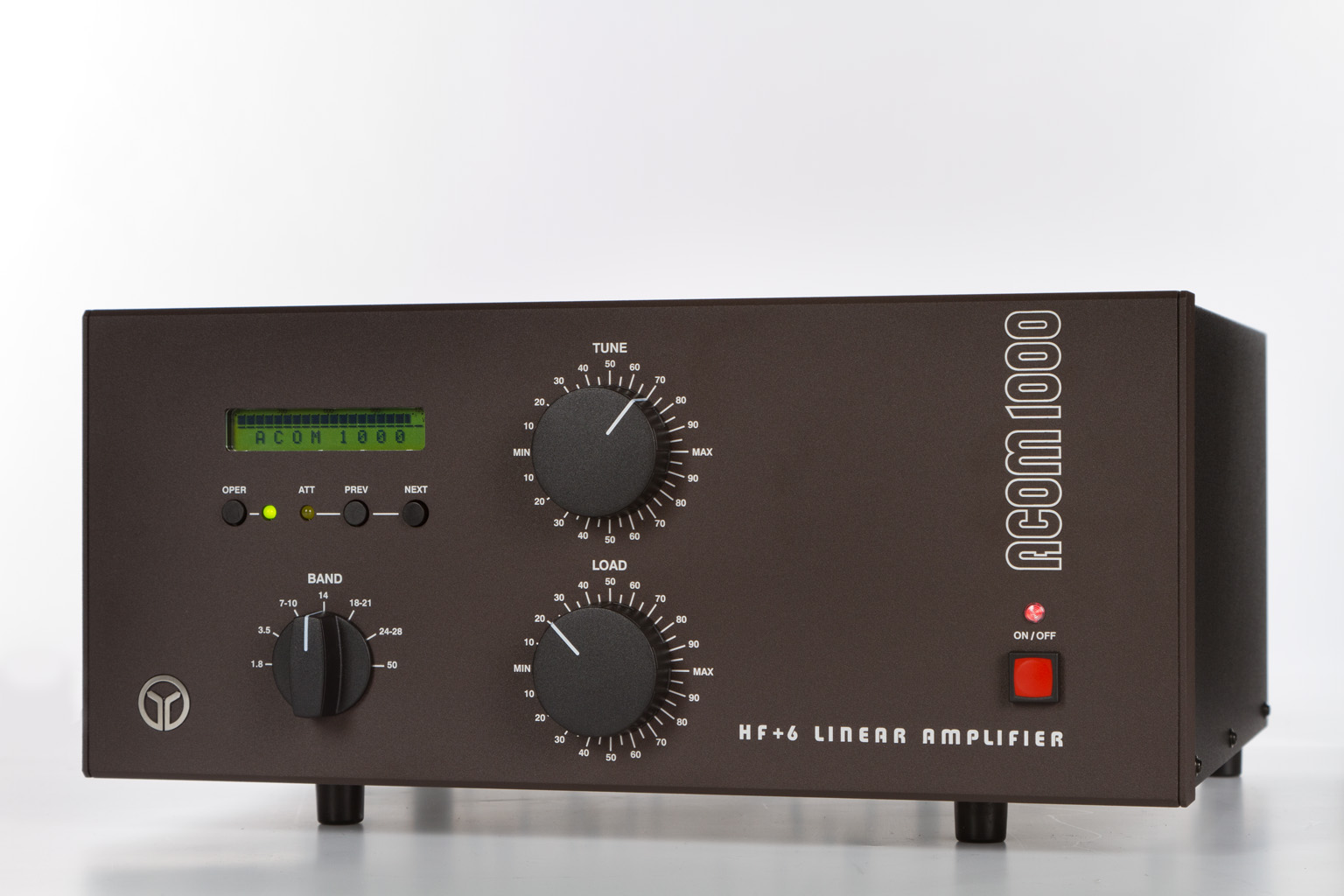

Ein hintergrundbeleuchtetes LC-Display zeigt Textnachrichten, einen von 12 Parameter und eine Balkenanzeige für die Spitzenausgangsleistung an. Weitere LEDs zeigen verschiedene Betriebszustände wie "Operate", Abschwächer und Ein/Aus an.Die ACOM-1000 ist Voll-BK (QSK) fähig.
Die letzten sieben Fehlerzustände werden dauerhaft gespeichert und stehen für eine spätere Diagnose zur Verfügung.
Die Acom 1000 verwendet eine Svetlana 4CX800A (GU74B) Keramiktetrode mit einer Anodenverlustleistung von 600W, die Röhre wird durch einen Lüfter zwangsgekühlt. Eine Schutzschaltung überwacht Gitter- und Anodenstrom sowie Ablufttemperatur.
Technische Daten
- Frequenzbereich: Alle Amateurbänder von 1.8 bis 54MHz
- Ausgangsleistung: 1000W
- Intermodulation: besser als 35dB bei nomineller Ausgangsleistung
- Voll-BK (QSK) fähig
- Nebenwellenunterdrückung:
- 1.8 - 29.7MHz - besser als 50dBc bei nomineller Ausgangsleistung
- 50 - 54MHz - besser als 66dBc bei nomineller Ausgangsleistung

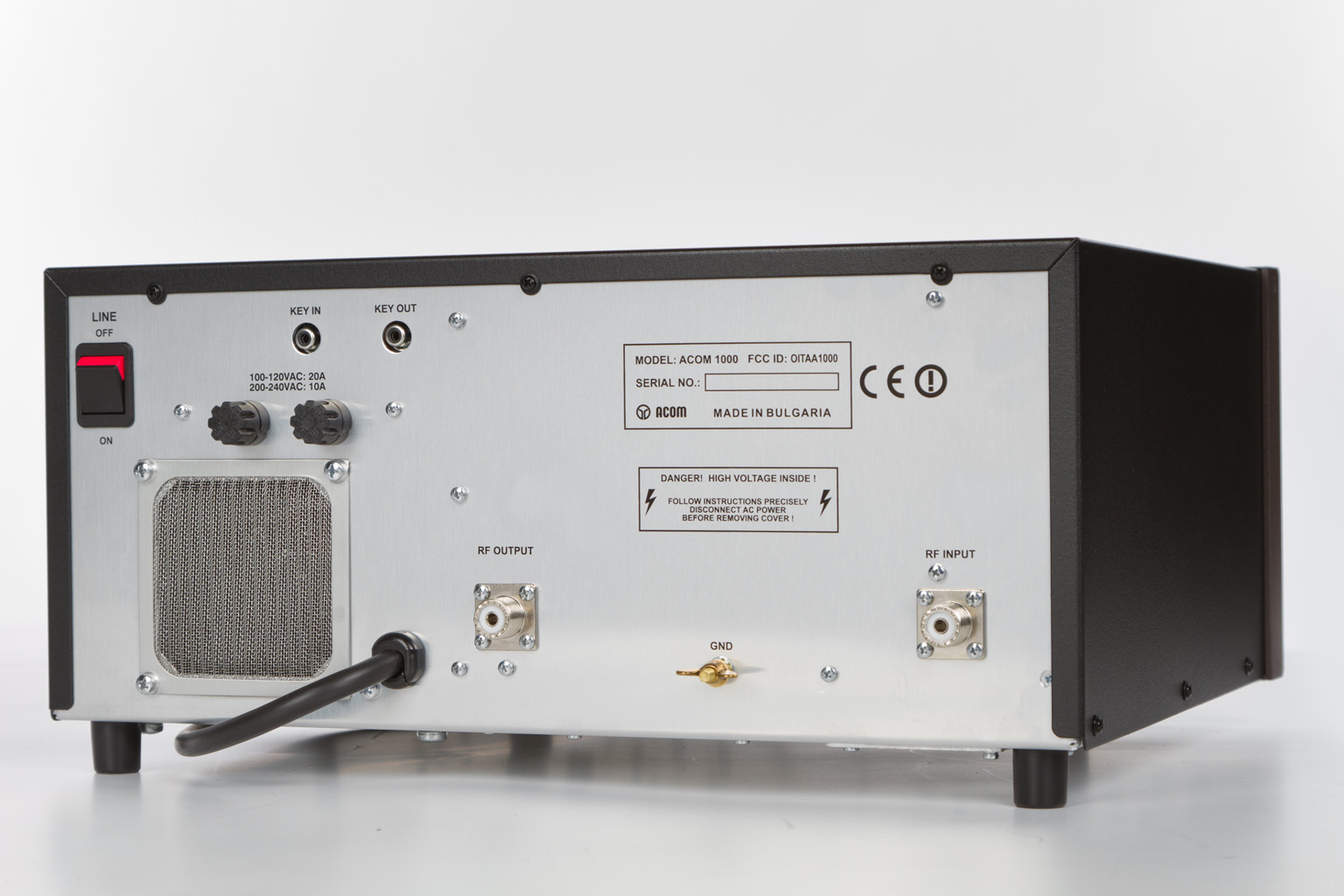

- Eingangs/Ausgangimpedanz:
- 50Ω PL (SO239) Buchsen
- Eingangskreis: breitbandig SWR < 1.3:1
- Bypass: SWR < 1.1:1, max. 200W
- Ausgangskreis kann SWR bis zu 3:1 anpassen
- Verstärkung: typ. 12.5dB, Welligkeit < 1dB
- Stromversorgung: 170-264V, 50-60Hz, einphasig, 2000VA
- Entspricht CE Sicherheits- und EMV Vorschriften
- Maße und Gewicht: 422 x 355 x 182mm (BxTxH), 18kg.
- Umgebungsbedingungen:
- Temperaturbereich: 0...+50 °C
- Luftfeuchtigkeit: bis zu 75% @+35°C, nichtkondensierend
- Höhe: bis zu 3000m üNN
