Acom 1010 (700W, 160-10m)

Die ACOM 1010 ist ein preiswertes und kompaktes Gerät das speziell für den Einsatz bei Fielddays oder Contesten gedacht ist.

Die spezielle Abstimmanzeige ist eine Innovation die von Acom eingeführt wurde um das Abstimmen der PA zu vereinfachen. Schnelles und präzises Abstimmen erfolgt üblicherweise in ca. 10 Sekunden.
Bis zu einem SWR von 3:1 benötigt man keinen weiteren Antennentuner, diese Funktion wird von der Endstufe mit übernommen. Dadurch kann man schneller die Antenne wechseln und über einen grösseren Frequenzbereich nutzen.



Die Acom 1010 ist einfach in der Bedienung und tolerant gegenüber Fehlerzuständen. So machen selbst bis zu 240W reflektierte Leistung nichts aus, kurze Spikes der Ansteuerleistung werden ebenso verkraftet wie eventuelle Bedienfehler. Und auch eine kurzzeitig einbrechende Netzversorgung wird toleriert, die PA arbeitet dann weiter mit etwas mehr als der halben Leistung. Das macht diese PA besonders geeignet für DX-peditionen und Portabelaktionen bei denen eine sichere Netzversorgung nicht immer gewährt ist.

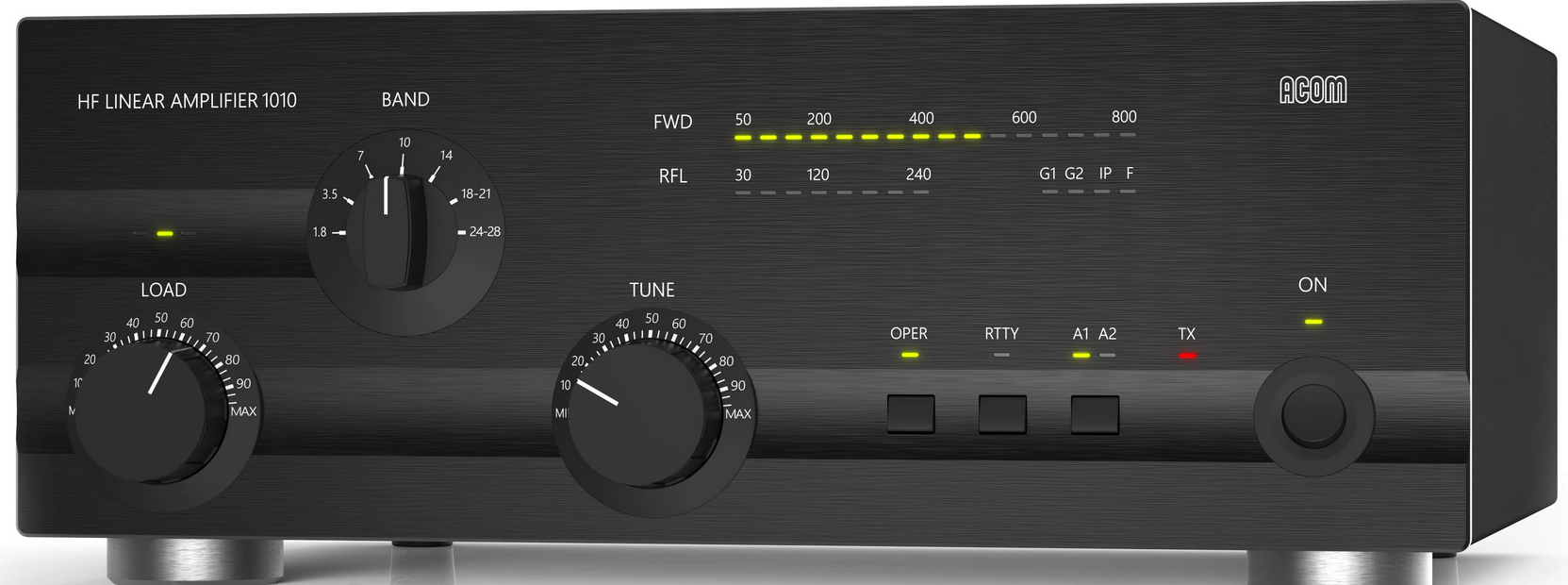

Die obere LED-Zeile zeigt immer die Spitzenausgangsleistung an, die untere Zeile die reflektierte Leistung. Weitere LEDs zeigen Fehlerzustände für Gitter 1, Gitter 2 oder Anodenstrom.

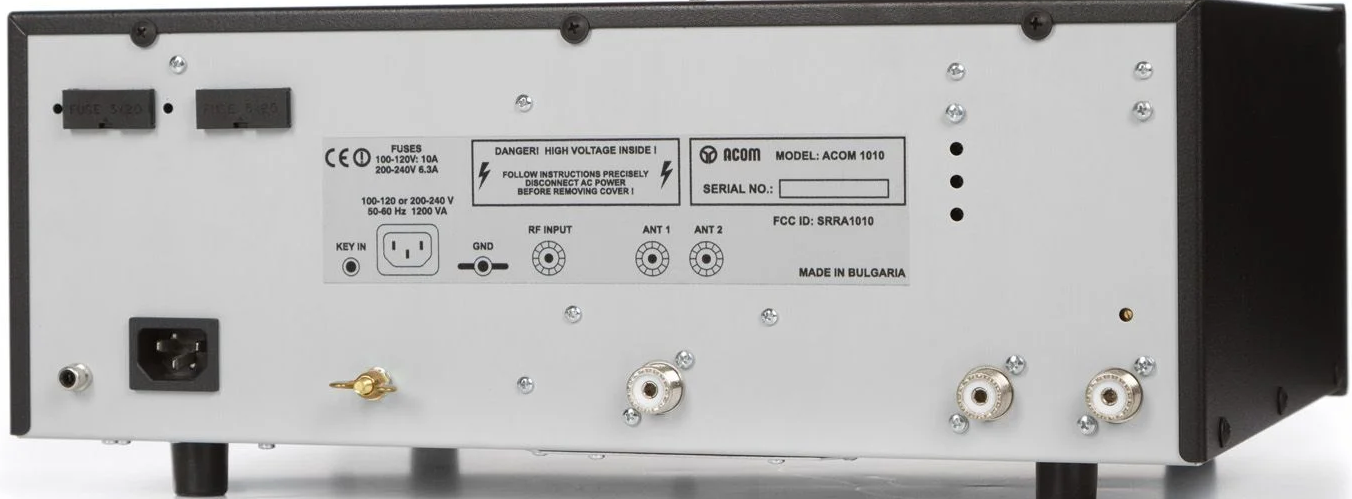

Zwei Antennenanschlüsse sind leicht von der Vorderseite umzuschalten.



Der Anschluss an den Transceiver ist denkbar einfach, es wird einfach nur eine nach Masse schaltende PTT Leitung benötigt. Die volle Ausgangsleistung wird bei einer Ansteuerleistung von ca. 60W erreicht. Die ACOM-1010 ist nicht Voll-BK (QSK) fähig.

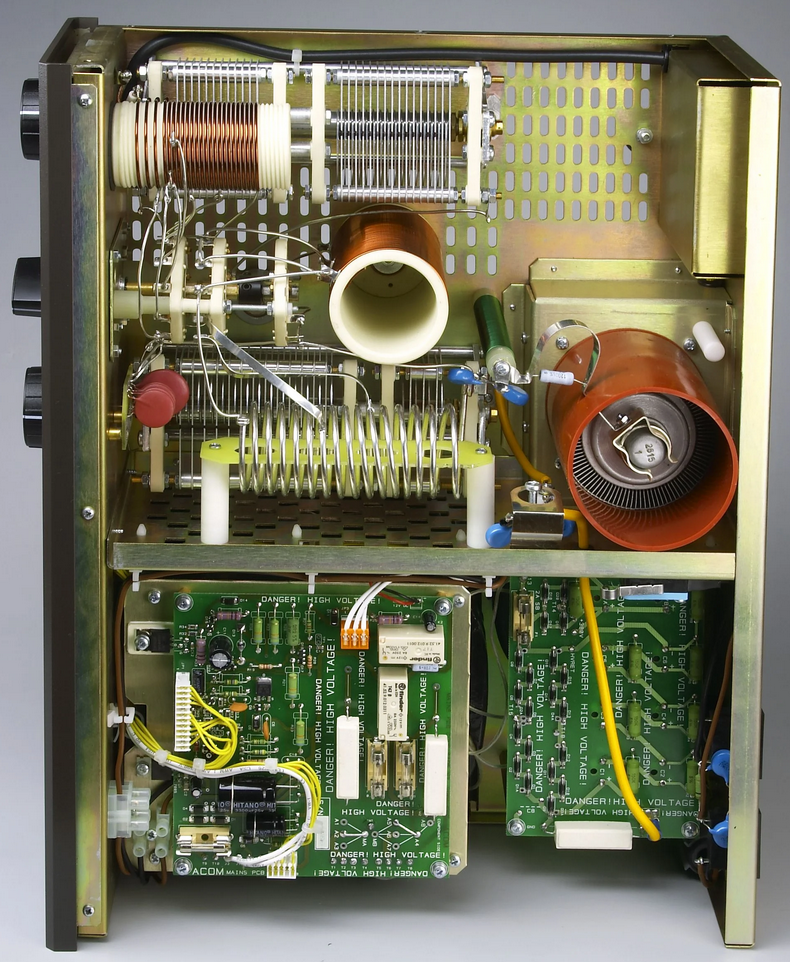

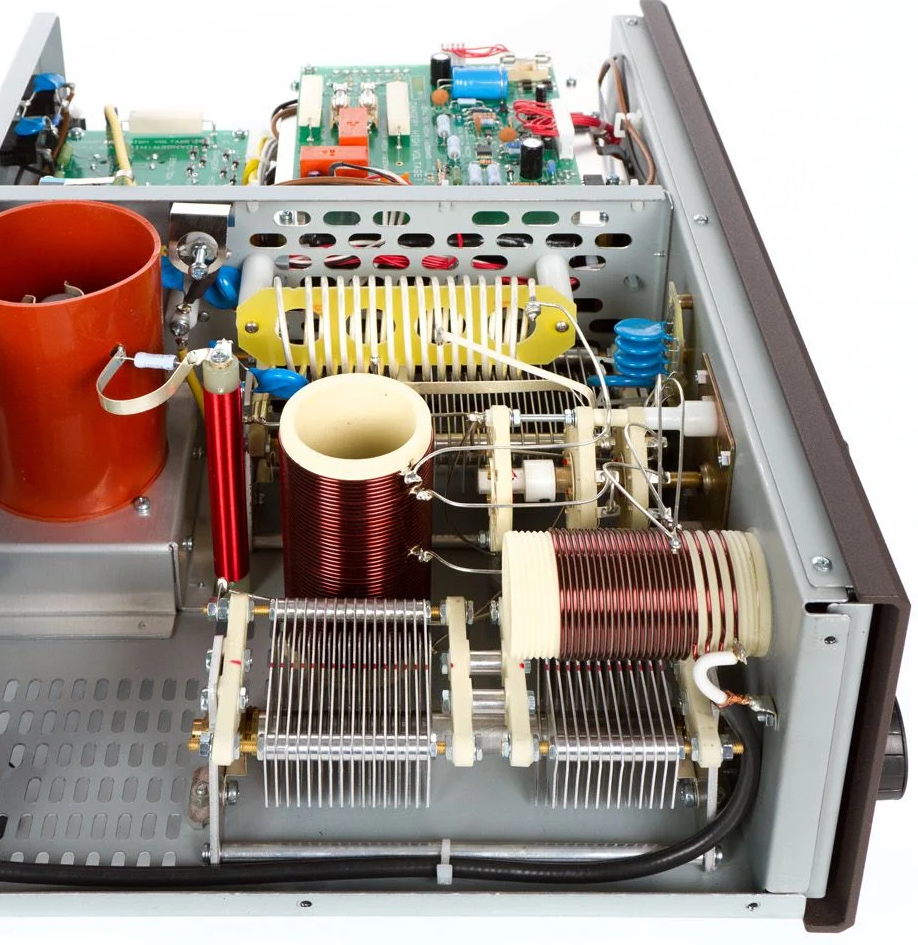

Die Acom 1010 verwendet eine Svetlana 4CX800A (GU74B) Keramiktetrode mit einer Anodenverlustleistung von 600W. Die Röhre wird von einem Lüfter zwangsgekühlt.
Die Schutzschaltung der Endstufe überwacht permanent die Gitter- und Anodenströme, eine Regelung hält die Gittervorspannung im zulässigen Bereich und sorgt so für eine längere Standzeit der Röhre. Die PA kann mit Netzspannungen von 100 bis 240V, 50 oder 60Hz betrieben werden.
